نسبة الوزن الأساسي في الزيت-المحولات المغمورة وتأثيرها على التصميم
Jan 26, 2024
ترك رسالة
ما مقدار الوزن الأساسي-للزيت في المحول المغمور؟
يُعد قلب الحديد المصنوع من الفولاذ والسيليكون أثقل مكون منفرد في المحول المغمور بالزيت-. في الوحدات التقليدية، يمثل القلب حوالي 60% من إجمالي وزن المحول. تتغير النسبة مع التصنيف والتصميم: عادةً ما تظهر المحولات الأصغر حصة أساسية أعلى لأن حجم الخزان والزيت والملحقات يختلف، بينما تحمل الوحدات الأكبر حجمًا أكبر نسبيًا من معدات الزيت والتبريد.
هذا الرقم الفردي مهم تجاريا. يحفز الوزن الأساسي استهلاك فولاذ السيليكون وبالتالي تكلفة المواد، كما أنه يحدد مستوى فقدان الحمل -للتصميم، كما يحدد ظروف الرفع والنقل للوحدة النهائية.
المواد الأساسية والبناء
النوى مغلفة- صفائح فولاذية من السيليكون المدرفلة على البارد، يتراوح سمكها عادة من 0.23 مم إلى 0.50 مم، مقطعة حسب الشكل ومكدسة. هذا هو البناء القياسي والأكثر استخدامًا.
نوى الجرح (الحلقية).- يتم لف القلب بسلاسة من شريط فولاذي من السيليكون المدلفن على البارد، بسمك أقل من 0.35 مم بشكل عام، مما يوفر أداء مغناطيسيًا أفضل من التصفيحات التقليدية.
في المحول الحلقي، يتم لف الملفات بالتساوي حول القلب بحيث يتطابق اتجاه الخطوط المغناطيسية بشكل كامل تقريبًا مع الدائرة المغناطيسية للقلب. بالمقارنة مع البناء الرقائقي، تم الإبلاغ عن انخفاض طاقة الإثارة وفقدان النواة بحوالي 25٪.
تطور المواد
لقد تم التخلص التدريجي من فولاذ السيليكون-المدرفل على الساخن في الدول المتقدمة في وقت مبكر من ستينيات القرن العشرين نظرًا لأن خسائره كانت مرتفعة جدًا، كما تم اتباع سياسات التخلص التدريجي-المماثلة في مناطق أخرى. حيث لا يمكن لإمدادات فولاذ السيليكون المدرفلة على البارد- أن تلبي الطلب، لا تزال المواد المدرفلة على الساخن- موجودة في بعض المنتجات الكهروميكانيكية. لقد أدت تقنية قلب الجرح من النوع R، التي تم تقديمها مؤخرًا، إلى رفع مستوى جودة محولات التوزيع.
لماذا يهم الوزن الأساسي في التصميم
| عامل التصميم | تأثير الوزن الأساسي |
|---|---|
| تكلفة المواد | يعتبر الفولاذ السيليكوني هو المحرك الرئيسي للتكلفة، لذا فإن الوزن الأساسي يحدد الاستهلاك. |
| أداء الخسارة | تعمل النوى الأكبر حجمًا ذات الكثافة المنخفضة على تقليل فقدان الحمل-ولكنها تضيف الوزن والتكلفة. |
| النقل والتركيب | الوزن الأساسي يحد من قدرة الرفع والوصول إلى الموقع؛ التصاميم المعيارية تقلل من مخاطر التعامل. |
| اقتصاديات الحجم | تعمل أحجام الإنتاج الأكبر على تقليل التكلفة الأساسية لكل وحدة-في الأسواق التنافسية. |
الجرح الأساسي أو المصفح: ما الذي يتغير؟
يتم تصنيع القلب المصفح من صفائح مقطوعة وهو الخيار الافتراضي عبر معظم محولات التوزيع المغمورة بالزيت-، لأنه مرن في الشكل واقتصادي في حجم الإنتاج. يقوم قلب الجرح، المصنوع من شريط أقل من 0.35 مم، بمحاذاة المسار المغناطيسي مع اتجاه تدحرج الشريط على الدائرة بأكملها. والنتيجة هي طاقة إثارة أقل وفقدان قلب أقل، ولكن يتم تثبيت النافذة الأساسية بواسطة شياق اللف، لذلك يجب أن يتكيف تصميم الملف مع الأحجام المتاحة.
أيًا كان البناء الذي تم تحديده، يظل الوزن الأساسي هو المعلمة التي تربط درجة الفولاذ السيليكوني، مما يضمن عدم فقدان الأحمال والخدمات اللوجستية. إن تقليل الوزن دون تغيير الدرجة يعني بوجه عام قبول كثافة تدفق أعلى وبالتالي عدم فقدان حمل أكبر-.
ملاحظات الاختيار للمشترين

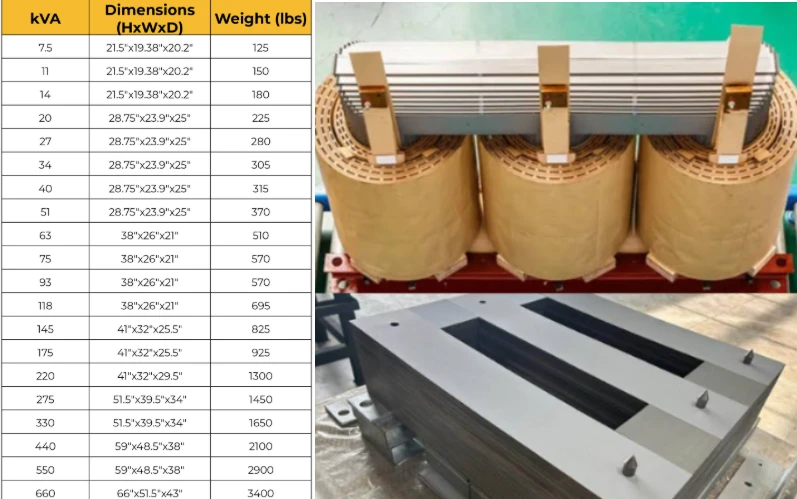

عند تحديد محول مغمور بالزيت-، قم بمراجعة فقدان الحمل المضمون- ودرجة المادة الأساسية جنبًا إلى جنب مع الوزن الإجمالي وقيود النقل، لأن خيارات التصميم الأساسية تقارن بين التكلفة الأولية وأداء الخسارة والخدمات اللوجستية بعضها البعض. بيانات الوزن المنشورة في جداول التصميم هي قيم تقديرية للتكوينات القياسية؛ يعتمد الوزن الإجمالي الفعلي للوحدة الكاملة على المعلمات المخصصة والملحقات المختارة وتغليف النقل. وبالتالي فإن بيانات المصنع-المقاسة والاتفاقية الفنية الرسمية للمنتج تحكم التسليم النهائي. إن الحكم على جودة المنتج من خلال الوزن الإجمالي وحده أمر غير موثوق: فالمحول المدمج الأخف قد يعمل ببساطة بكثافة تدفق عمل أعلى مع عدم وجود{6}}خسارة حمل أعلى.
الأسئلة المتداولة
س: ما هي حصة -المحول المغمور بالزيت في قلب المحول؟
بالنسبة للوحدات التقليدية، يصل قلب حديد السيليكون الصلب إلى حوالي 60% من إجمالي وزن المحول، مما يجعله أثقل مكون منفرد.
س: لماذا تتمتع المحولات الصغيرة بنسبة وزن أساسية أعلى؟
نظرًا لأن الخزان والزيت وملحقات التبريد لا يتم تقليل حجمها بشكل متناسب، فإن القلب يشكل جزءًا أكبر من الوزن الإجمالي.
س: ما هو السمك المستخدم في النوى المصفحة والجرح؟
تستخدم النوى المصفحة عادةً صفائح ملفوفة على البارد بسمك يتراوح من 0.23 مم إلى 0.50 مم، في حين تستخدم نوى الجرح شرائط يقل سمكها بشكل عام عن 0.35 مم.
س: ما مدى قدرة نواة الجرح على تقليل الخسائر؟
بالمقارنة مع البناء الرقائقي، تم الإبلاغ عن انخفاض طاقة الإثارة وفقدان النواة بنسبة 25٪ تقريبًا.
س: هل ما زال-فولاذ السيليكون المدرفل على الساخن مستخدمًا؟
لقد تم التخلص منه تدريجيًا في البلدان المتقدمة في وقت مبكر من ستينيات القرن العشرين بسبب الخسائر الكبيرة، ولكنه لا يزال موجودًا في بعض المنتجات الكهروميكانيكية التي يكون فيها العرض من الدرفلة على البارد- قليلًا.
س: هل المحول الأثقل يعني دائمًا تصميمًا أفضل؟
لا. يجب مقارنة الوزن-بدرجة فولاذ السيليكون وضمان عدم فقدان الحمل-، نظرًا لأن التصميمات الأخف قد تعمل ببساطة بكثافة تدفق أعلى.
